改修フレーム MZ-150 (W-150型用)

扱いやすく、取付けやすい。 頑強な仕上がりのW-150型用改修フレームです。

特長

強靭な2連
フレームは独特のリブ加工、強度は抜群。温度差や衝撃などによるネジレや歪みが起こりません。
優れた施工性
折板形状にぴったりそい、作業性に優れています。
材質
2.6mm厚 亜鉛鉄板

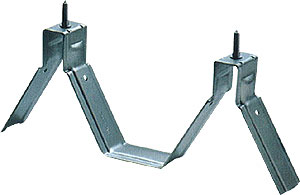

改修フレーム MZ-150 (W-150型用)

強度試験

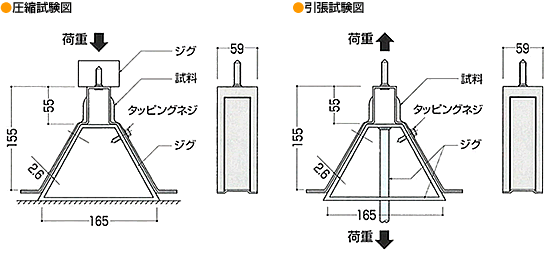

改修フレーム MZ-150 (W-150型用)強度試験図

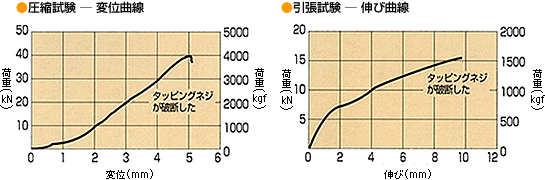

改修フレーム MZ-150 (W-150型用)強度試験曲線

圧縮試験
荷重(kgf) 変位(mm)
200 0.62
400 1.30
600 1.62
800 1.82
1000 2.20
1500 2.50
2000 3.00
3000 4.05
4070(最大荷重) 5.05
引張試験
荷重(kgf) 伸び(mm)
200 0.29
400 0.76
600 1.41
800 2.60
1000 4.10
1500 8.80
1590(最大荷重) 9.85

  圧縮試験 引張試験
試験実施日 平成8年3月11日
試験場所 大阪市立工業研究所
試験名 荷重試験(圧縮試験-変位曲線) 荷重試験(引張試験-伸び曲線)
試験速度 mm/分(23℃) 12mm/分(23℃)



最大荷重 39.9KN [4070kgf] 15.6KN [1590kgf]
所 見 タッピングネジが破断した タッピングネジが破断した

※1KN=1000/9.80665kgf
