ハゼ式折板用金具

断熱金具「スーパー80」

●耐火試験合格済 FP030RF-0058

特長

現場取付けが簡単
下側折板に本体を嵌め込み、上部のホールにナットを入れ、吊子をセットし、通しボルトを締めるだけでラクラク完了。
頑丈な構造
本体は、耐熱性・耐寒性などに優れたABS樹脂製で、さらに一層の強度を保つため、側面に金属プレートをはめ込み、ねじ込み緊定を確実にすると同時に本体の変形や、脱落の起こらない構造をつくります。
また、耐風圧性も高く、引張り強度も最大(荷重)792kgf(吊子の穴部が破壊した)まで対応できます。
断熱金具「スーパー80」

構成図

断熱金具「スーパー80」構成図

取付け方

  1. 下部折板のハゼに本体をセット。本体上部のホールにナットを落し込みます。
  2. 吊子をセットし、通しボルトで締めつけます。
  3. 断熱材を敷き込み、上部ハゼ折板を取付け、ハゼ締めを行います。


強度試験

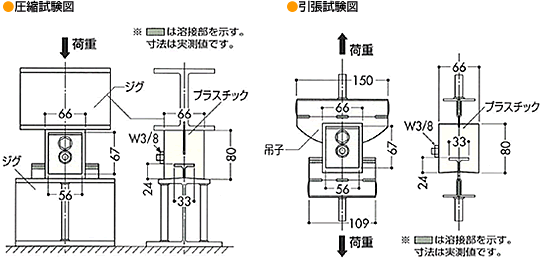

断熱金具「スーパー80」強度試験図

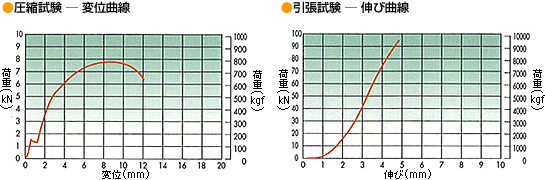

断熱金具「スーパー80」強度試験曲線

  圧縮試験 引張試験
試験実施日 平成9年3月4日
試験場所 大阪市立工業研究所
試験名 荷重試験(圧縮試験-変位曲線) 荷重試験(引張試験-伸び曲線)
試験速度 1mm/分 (23℃) 2mm/分 (23℃)



最大荷重 95.9KN [9780kgf] 7.77KN [792kgf]
所 見 試料には、とくに大きな変形は見られなかった 吊子を固定するための穴の下部が破壊した

※1KN=1000/9.80665kgf

  • BLシリーズ各部材取り扱っております。
  • その他、別注金具製作可能です。ご相談ください。
