ハゼ式折板用金具

万能受金具「RCフレーム」(システム天井用)

折板、天井の同時施行を可能にしました。

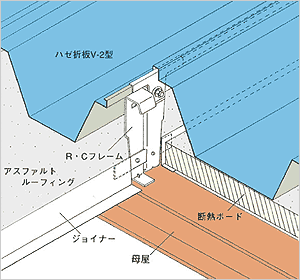

構成図

強度試験

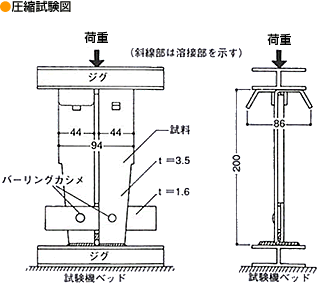

圧縮試験 荷重(kgf) 変位(mm) 500 0.3 1000 0.55 1500 0.72 2000 0.91 2500 1.11 2960 1.72

引張試験 荷重(kgf) 伸び(mm) 200 0 400 2 600 3.33 800 4.45 1000 4.72 1200 14.72

		圧縮試験	引張試験
試験実施日		平成5年5月26日
試験場所		大阪市立工業研究所
試験名		荷重試験(圧縮)	荷重試験(引張)
試験速度		2mm/分 (23℃)
試 験 結 果	最大荷重	29.0KN [2960kgf]	11.8KN [1200kgf]
	所　見	本体の荷重作用点付近が変形	吊子の穴が変形した

※1KN=1000/9.80665kgf

• BLシリーズ各部材取り扱っております。
• その他、別注金具製作可能です。ご相談ください。
