棟用タイトフレーム「ヤジロベエ」

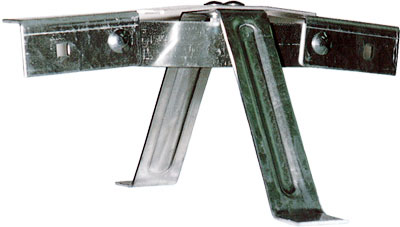

外観

棟用タイトフレーム「ヤジロベエ」

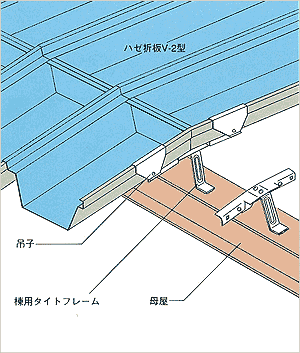

構成図

棟用タイトフレーム「ヤジロベエ」 構成図

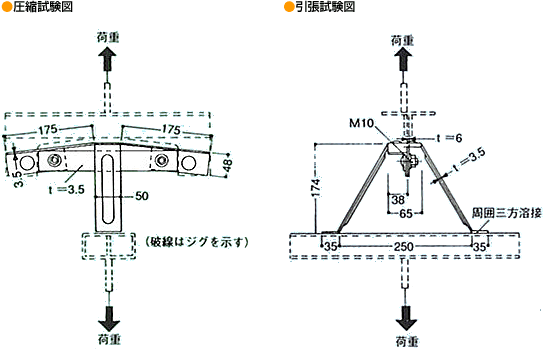

強度試験

棟用タイトフレーム「ヤジロベエ」 強度試験図

圧縮試験
荷重(kgf) 変位(mm)
500 0.72
1000 1.20
1500 1.35
2000 1.62
2500 1.90
3000 2.25
3500 2.65
4000 3.37
4190 (最大荷重) 3.72
引張試験
荷重(kgf) 伸び(mm)
200 2.50
400 10.00
600 11.70
800 13.10
1000 15.50
1154 22.50

  圧縮試験 引張試験
試験実施日 平成5年3月25日
試験場所 大阪市立工業研究所
試験名 荷重試験(圧縮試験-変位曲線) 荷重試験(引張試験-伸び曲線)
試験速度 2mm/分



最大荷重 41.1KN [4190kgf] 14.3KN [1460kgf]
所 見 本体の副重作用点付近が変形した 本体の副重作用点付近が変形した

※1KN=1000/9.80665kgf

  • BLシリーズ各部材取り扱っております。
  • その他、別注金具製作可能です。ご相談ください。
