現在の位置：HOME > 製品案内 > ハゼ式折板用金具 > 断熱金具 MDC-1

ハゼ式折板用金具

断熱金具 MDC-1

二重断熱工法用金具です。
上ハゼ用吊子の変更で、丸ハゼ・角ハゼ両タイプにご使用いただけます。
下部は88・150・S60用にご使用いただけます。

外観

断熱金具 MV-01

強度試験

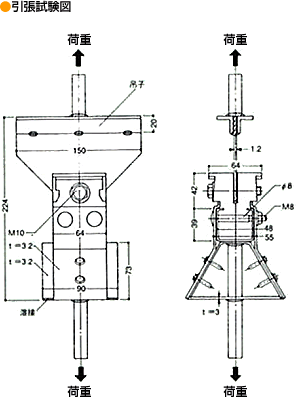

断熱金具 MV-01試験図

引張試験
荷重(kgf) 伸び(mm)
100 0.15
200 0.54
300 1.27
400 2.21
500 3.21
600 4.36

試験実施日 平成5年4月15日
試験場所 大阪市立工業研究所
試験名 荷重試験(引張)
試験速度 2mm/分
試
験
結
果		 最大荷重 6.64KN [677kgf]
所　見 吊子取り付け穴が楕円になった

※1KN=1000/9.80665kgf

  • BLシリーズ各部材取り扱っております。
  • その他、別注金具製作可能です。ご相談ください。
