各種折板用共通金具

スライド断熱金具 カク馳タイプ「スラーダ」

音鳴り減少金具!
温度変化による伸縮が原因の音鳴りを減少いたしました。

外観

吊子が左右に各30mmスライドします。

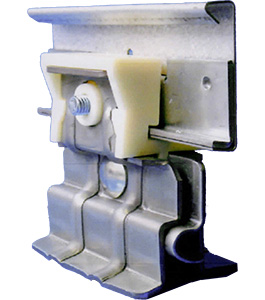

スライド断熱金具 カク馳タイプ「スラーダ」
(片側1)

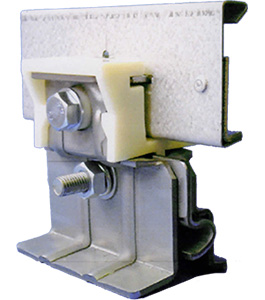

スライド断熱金具 カク馳タイプ「スラーダ」
(片側2)

強度試験

平成18年7月14日付で大阪市立工業研究所にて荷重試験(圧縮と引張)を行った。

  圧縮試験 引張試験
試験実施日 平成18年7月14日
試験場所 大阪市立工業研究所
試験名 荷重試験(圧縮) 荷重試験(引張)
試験速度 2mm/分(23℃) 2mm/分(23℃)
最大荷重 60.60KN [6179kgf] 12.50KN [1275kgf]

※1KN=1000/9.80665kgf

  • BLシリーズ各部材取り扱っております。
  • その他、別注金具製作可能です。ご相談ください。
